Tubos Isotubo

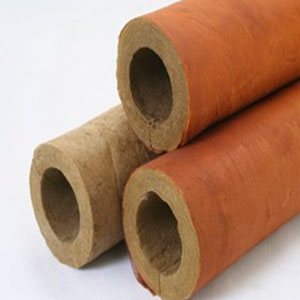

Tubos em lã de rocha THERMAX®, de alta densidade, aglomerados com resinas especiais.

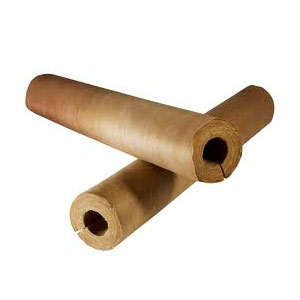

One-Piece-Pipe: tubos em uma peça única com corte longitudinal e um semi corte interno do lado oposto. Indicados para tubulações com diâmetros nominais até 4", em diversas espessuras.
Bipartido: tubos em duas metades iguais e separadas. Indicados para tubulações com diâmetros nominais de 4" a 30", em diversas espessuras.
Os ISOTUBO® com diâmetros nominais até 3.½” são revestidos com véu para facilitar seu manuseio, transporte e montagem.
APLICAÇÕES
Recomendados para altas, médias e baixas temperaturas, em isolamentos térmicos de tubulações, flanges, válvulas e conexões, com aplicações nas áreas:
- Industrial
- Construção Civil
- Naval
- Usinas Termoelétricas
- Destilarias de Àlcool
- Usinas de Açúcar
Por serem pré-moldados, economizam mão-de-obra na aplicação e garantem que a uniformidade da espessura do isolante seja constante em todo o perímetro da tubulação.
PROPRIEDADES
Térmicas: em função dos baixos coeficientes de condutividade térmica, contribuem para redução dos custos de operação e economia de energia. Suportam temperaturas até 750ºC sem deterioração. Suportam picos de temperaturas superiores a 1000ºC, com pouca ou quase nenhuma modificação em sua estrutura física.
Acústicas: possuem elevados índices de absorção acústica. Conjugados com revestimentos massivos, são freqüentemente utilizados para reduzir o nível de ruído em tubulações e dutos industriais.
Mecânicas: oferecem boa resistência ao manuseio, aplicação e estocagem, podendo ser utilizados em tubulações com freqüentes vibrações
Inércia Química: não ataca as superfícies com as quais mantém contato, quer sejam do revestimento externo ou da tubulação.
Saúde: material não classificável como cancerígeno: Grupo 3, segundo classificação da IARC (International Agency for Research on Cancer), órgão sediado em Lyon (França), pertencente à Organização Mundial de Saúde (OMS) e subordinado à Organização das Nações Unidas (ONU).
Comportamento ao Fogo: Além de incombustíveis, segundo método da ISO 1182, os ISOTUBO® atuam como verdadeiras barreiras contra o fogo garantindo a segurança durante o armazenamento e aplicação, protegendo as tubulações isoladas em caso de incêndio.
Normas ABNT NBR 11363 Petrobras N-1618 ASTM C 547
| Isotubo | Densidade (kg/m³) | Diâmetro nominal (pol) | Espessura (mm) | Comprimento (mm) | Embalagem |
|---|---|---|---|---|---|
| One Piece Pipe | 120-150 | De 1/2 a 4 | 25, 40, 50, 63 e 75 | 1000 | Saco plástico termo retrátil ou caixa de papelão |
| Bipartido | De 4 1/2 a 30 | 25, 40, 50, 63 e 75 | |||
| De 1/2 a 30 | 100 |
*Fornecida conforme padrão de fabricação.
Produtos Especiais (sob consulta)
Os ISOTUBO® podem ser fornecidos com acabamentos superficiais diversos, para finalidades específicas. Os acabamentos disponíveis são: PVC, alumínio reforçado, véu de vidro, véu de poliéster, tecido de vidro, papel Kraft etc.
Condutividade Térmica (kcal/m.h.°C)
| Temperatura de Operação (°C) | ||||||||
|---|---|---|---|---|---|---|---|---|
| 0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 750 |
| 0,030 | 0,035 | 0,041 | 0,048 | 0,057 | 0,066 | 0,077 | 0,089 | 0,096 |
Montagem
Os ISOTUBO®, principalmente os One-Piece-Pipe, fornecidos em peça única, reduzem a mão-de- obra, com perfeito fechamento das juntas no sentido longitudinal. Podem ser cortados em gomos, angulados ou não, para aplicações em curvas, flanges, válvulas, reduções etc.
